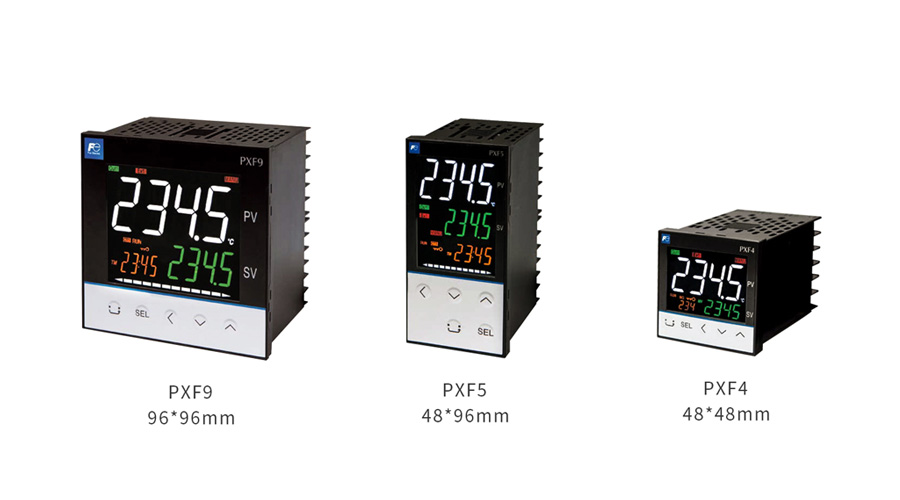

PXF5 系列数字温度调节器

PXF5，前面板尺寸为 48×96mm，采用大数字白色液晶 LCD 显示器，控制面板的纵深厚度为 58mm。因此这是一款高度集成化的温度调节器。这是标准型号 PXR 的后续产品，其优点为 ：高精度输入和多功能复合输入，本关产品具有与高性能机型 PXH 系列相同的采样速率（50ms）和 PXG 系列那样多样化的功能，此外， 价格低廉，深受客户好评。

本款产品具有丰富的输入功能以及高度可操控性，因此可以被广泛应用于多种领域。

特 长：

1.广范围多用途高等级控制功能

· 高速采样率，周期为 50ms

（对比 PXH：50ms，PXR：500ms）

· 输入指示精度

（ex.K 热电偶， 测定范围 0.0-400.0 ℃， 测定 0.0 ℃附近的温度时指示精度为 ±1.1℃，（同类产品对比值  PXR：±3.1℃））

· 控制周期可以自由选择（100ms ～ 99 秒）

· 控制方式有 7 种可供选择

（控制方式 ：ON/OFF 控制，PID 控制，模糊 PID 控制，自动调谐控制，PID2 控制，自由度 PID 控制、电动阀控制）

2.可以匹配所有传感器的信号输入

· 测定值的输入可以匹配多种输入模式。

（输入设备种类 ：热电偶，测温电阻，电压 , 电流）

· 控制输入有四种模式可供选择

（输出的种类：中继结点，SSR 驱动，电压线性，电流线性值）

· 数字输入最大 3 点，数字输出最大 5 点

· 远程 SV 输入，可模拟输出传送设备

· 对应电动阀操作输出（有位置反馈输入）

· CT 可使用电流监视器

3.画面清新明了，采用了“用户友好型”设计

· 采用高清晰广角 LCD 液晶显示器，字符为白色，清晰亮度高。屏幕采用 LED 背光光源。

· 同级别显示器中较大 PV 数值（ 文字高度18.1mm）

· 每项参数分别采用各自的专属显示画面，大幅提升参数可识别性。

· 可以通过 7 到 11 个区块进行显示，提升了字符的可读性。

· 通过数值位数增加按键，数值设定更加容易（5 个功能键）

4.采用了一体化整合设计

· 与我公司老款同级别产品相比，体积减少了约 30%（纵深 58mm）

5.本产品具有多样化的功能，拓宽了温度调节器的适用范围

· 64 步操作回顾记忆模式

· 可以针对需要频繁变更设定操作的行业，采用了 8 组 PID 预设控制面板，此外还增加了 8 组预设 SV 控制面板，在此基础上还实现了 PID 记忆功能。

规 格：

普通规格

（1）电源电压 ：

AC100V（-15%）～ 240V（+10%），50/60Hz DC/AC24V（±10%）

（2）功耗 ：

13VA 以下（AC100 ～ 240V）

8VA 以下（DC/AC24V）

（3）绝缘电阻 ：

20MΩ 以上（DC500V）

（4）耐电压 ：

中继 所有接口 AC1500V 1 分钟

中继节点输出⇔所有接口 AC1500V 1 分钟   其他AC500V 1 分钟
